Zeef/Rooster

Principeschema

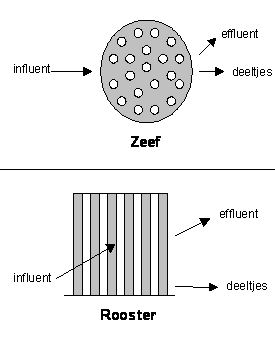

Figuur: zeef/rooster

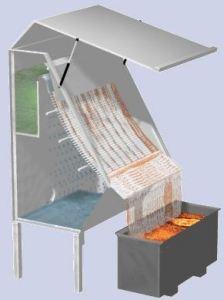

Figuur: zeefbocht
Principe- en installatiebeschrijving

Het doel van roosters en zeven is het verwijderen van grove delen uit afvalwater. Dit kan door middel van een zeef (zeefbocht, een trommelzeef of trilzeef) of een rooster. Het verschil tussen een rooster en een zeef berust op het feit dat:

  • een zeef bestaat uit een geperforeerde metalen plaat waar het afvalwater langs stroomt (parallelstroom);
  • een rooster bestaat uit verticale staven waar het afvalwater doorheen stroomt (dwarsstroom).

Een rooster wordt vaak toegepast voor de grove afscheiding en/of grotere hoeveelheden afvalwater. De grove bestanddelen worden achtergehouden door de staven met 15-40 mm maaswijdte. Om verstopping te voorkomen wordt het rooster periodiek gereinigd. Dit kan manueel of machinaal met behulp van een hark die het rooster afgeschraapt.

Een speciaal type rooster is het snijrooster. Hierbij wordt de vervuiling die doorheen de zeef gaat onderwater verder fijngesneden. Dit resulteert meestal in een verhoging van de organische belasting.

Meerdere uitvoeringsvormen van roosters zijn beschikbaar, bv. roosters met een kleinere doorlaat (vanaf 0,5 mm) of  zelfreinigende systemen.

Onder zeven zijn verschillende types beschikbaar afhankelijk van de maaswijdte. Deze varieert van 2,5 mm tot 50 µm.

  • Een zeefbocht is een licht kromgebogen geperforeerde metalen plaat waardoor, bij voldoende helling, de afgescheiden deeltjes vanzelf omlaag glijden in een opvangbak.
  • Een trommelzeef bestaat uit een roterende trommel van geperforeerd metaal waarbij het afvalwater aan het ene uiteinde de trommel ingaat. Het water valt door de trommel naar beneden en de vaste deeltjes worden naar het andere uiteinde getransporteerd, waar ze in een opvangbak verzameld worden.
  • Een trilzeef bestaat uit een (vaak) horizontaal geperforeerde metalen plaat die heen en weer beweegt. Het water valt door de plaat heen en de vaste deeltjes worden door de trillende beweging naar een ander uiteinde getransporteerd. De trilzeef kan op verschillende manieren schuin opgesteld worden om de werking te verbeteren. Soms wordt vacuüm toegepast om de afscheiding van grove delen te bevorderen.
Specifieke voor- en nadelen

Zeven is een relatief goedkope en snelle techniek. Vooral bij organische vervuiling kan gemakkelijk geuroverlast ontstaan.

Toepassing

Rooster- of zeefbewerkingen worden in alle sectoren, waar grof vuil in het afvalwater kan voorkomen, gebruikt. Het kan bijvoorbeeld gaan om verpakkingsmateriaal, vodden, bladeren en takken. Het rooster of de zeef beschermt alle stroomafwaartse mechanische onderdelen. Het is vaak de eerste stap in de zuiveringstrein.

Zeefbochten en zeeftrommels worden o.a. gebruikt bij de behandeling van afvalwater van slachthuizen, aardappelverwerking, visverwerking, groenteverwerking, textielwasserijen en serreteelt.

Randvoorwaarden

Het afvalwater mag 10-50% aan grove delen bevatten. Bij te grote belasting kunnen de zeven niet snel genoeg gereinigd worden. In dat geval kunnen zeven ook in serie toegepast worden, van grof naar fijn.

Werkingsgraad

De verwijdering van organische stoffen (bv. BZV) bedraagt 5 tot 20%. De verwijdering van zwevende stoffen bedraagt 5 tot 25%.

Hulpstoffen

Geen

Milieu-aspecten

Als reststof komen grove, vaak organische, bestanddelen vrij. Eventueel kunnen maatregelen tegen geuroverlast nodig zijn.

Opmerkingen

Geen

Complexiteit

Zeven en roosters zijn uiterst eenvoudige apparatuur.

Automatiseringsgraad

De automatiseringsgraad is laag vanwege de eenvoud van de apparatuur. Mogelijk kan het reinigen van de roosters geautomatiseerd worden.

Versie

Februari 2010

Herziening augustus 2021
